视觉容器高速定位系统 XispVAS系列

XispVAS安装在贴标机内部,通过机器视觉的原理采用两级定位可实现对容器表面标记、雕花、文字、商标等检测特征进行定位。最后通过控制伺服电机旋转,为贴标机实现高速定位贴标。XispVAS最高可实现72000瓶每小时的高速贴标定位。


适用范围:

玻璃瓶

PET

安装位置:

伺服控制贴标机内部


系统介绍

许多客户有定制化容器设计和贴标的要求,比如啤酒和饮料行业高端产品的容器表面有印花设计或者凹陷的窗口。标签需要贴在指定的位置,以满足更好的视觉体验。除此之外,调味品和化工行业的容器也有类似的贴标需求。XispVAS定位系统采用视觉技术,通过控制贴标机内的伺服电机旋转可以精准定位容器位置,确保产品标签的统一外观。西斯派克XispVAS定位系统适用于各种不同材质和大小的容器,比如玻璃啤酒瓶、纯净水PET瓶,以及大桶油瓶和其它类型的容器。针对不同的容器和特征,西斯派克提供定制化的解决方案。如果您有这方面的需求,不管是贴标机制造商还是终端客户请和我们联系。

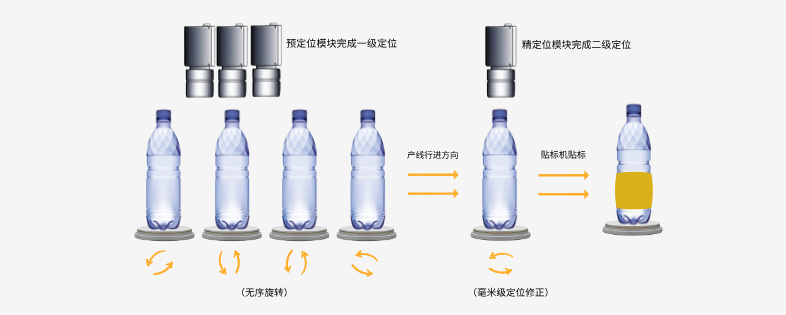

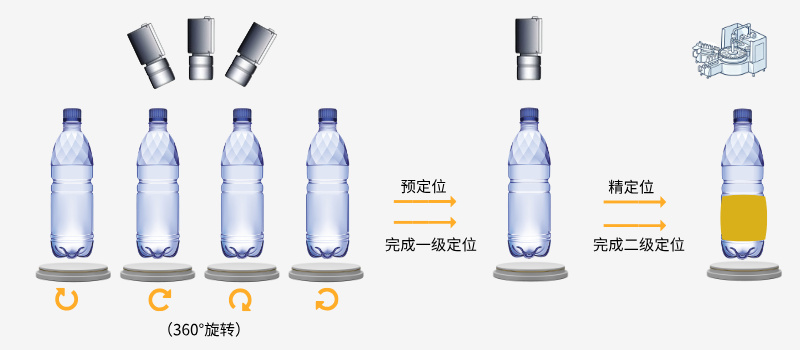

西斯派克XispVAS定位系统采用两级定位,预定位系统和精定位。根据产线的速度可以选用不同的控制中心。

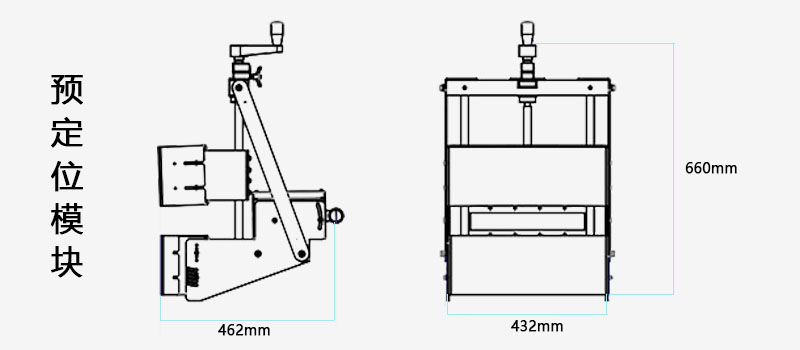

预定位:

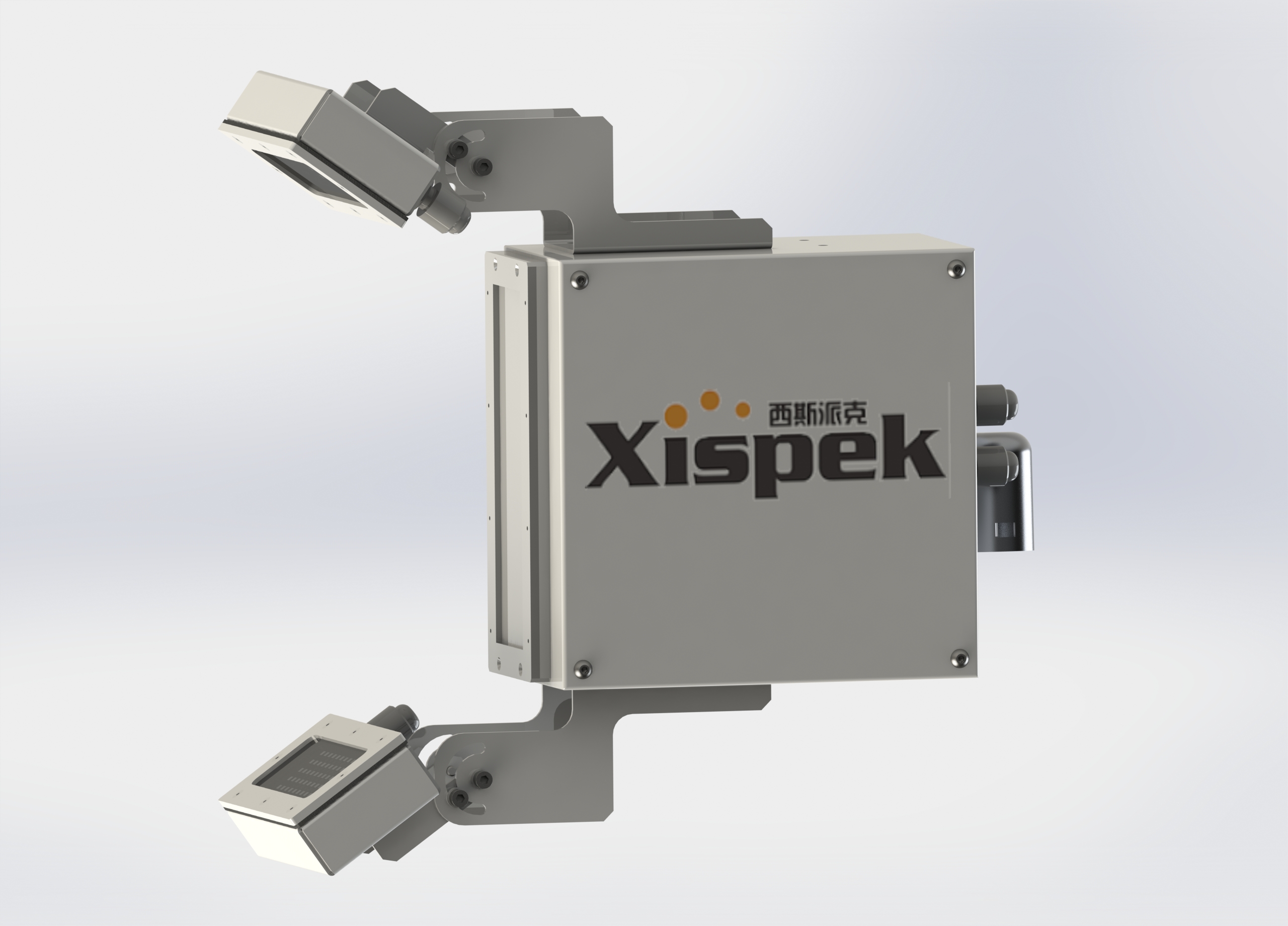

预定位模块采用三个高速工业相机。容器在预定位过程中旋转,预定位模块在容器自转的过程中多次拍摄容器的表面,构建容器全方位的信息数据。通过智能图像处理算法确定容器的实际位置,最后控制贴标机内的伺服电机旋转完成第一级定位功能。

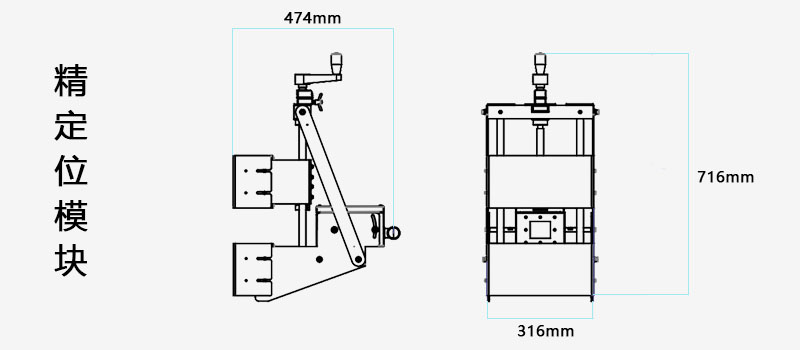

精定位:

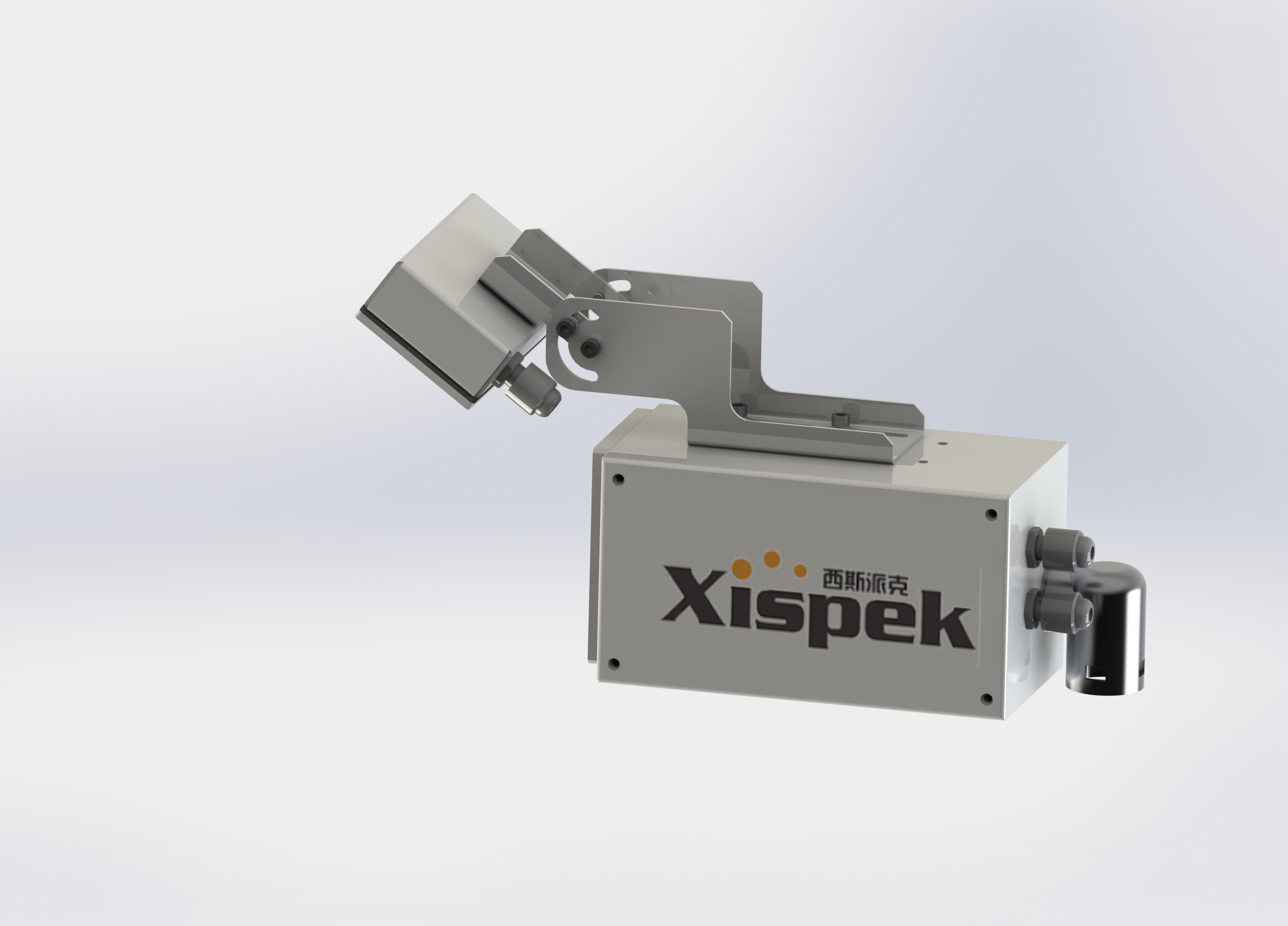

精定位系统再次对容器表面拍照,对容器的位置做一次修正,确保定位的毫米级的精度。







支持电机总线通讯协议

Powerlink

TCP/IP

Modbus/TCP

Ethernet/IP

ProfiNet

CAN

系统优势

采用XispVision®通用检测软件平台

结构紧凑,容易集成到贴标机内空间

非接触式定位,无磨损

换型简单,无需更换产品件

卫生设计,适应严苛环境

相关设备
相关设备

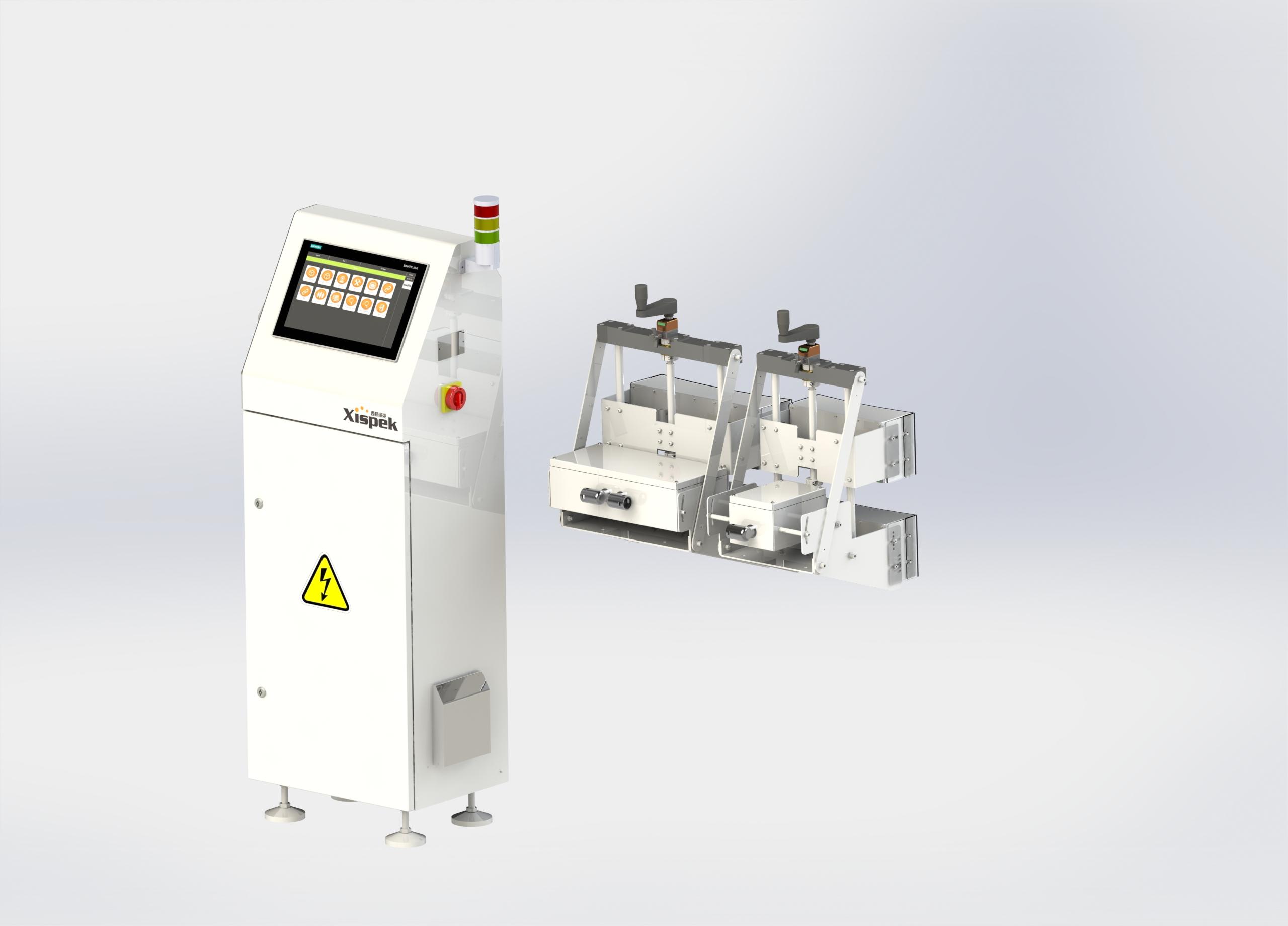

控制中心
